شیر فشارشکن آب فلنجی

تعریف شیر فشارشکن آب فلنجی

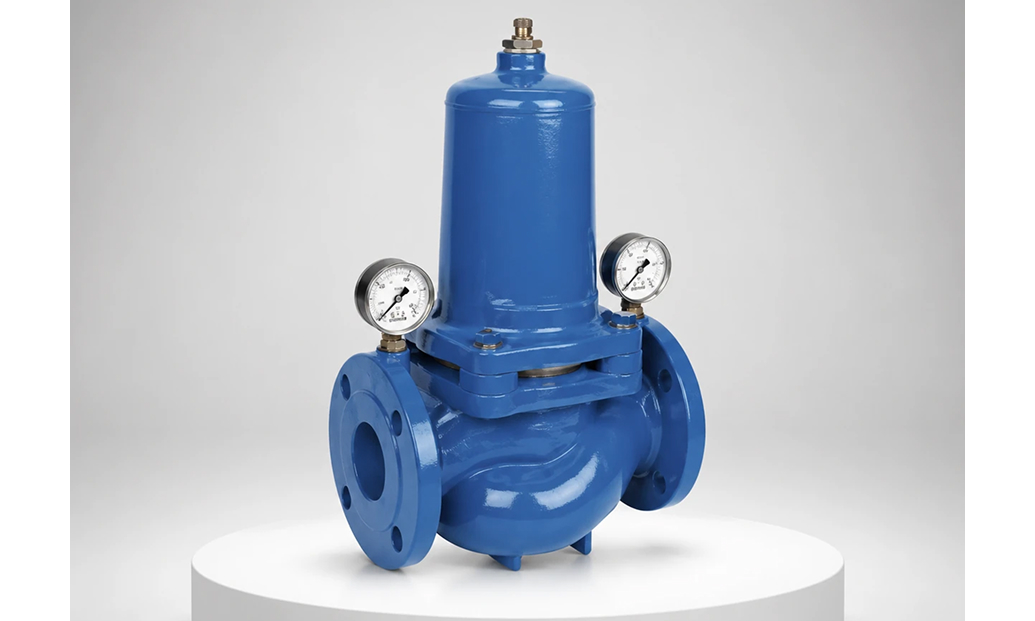

شیر فشارشکن آب فلنجی (Flanged Pressure Reducing Valve) نوعی شیر کنترل است که برای کاهش و تنظیم فشار آب در سیستم‌های لوله‌کشی استفاده می‌شود. این شیرها معمولا در ورودی ساختمان‌ها، سیستم‌های آبیاری، صنایع و شبکه‌های توزیع آب نصب می‌شوند تا از آسیب‌های ناشی از فشار بالای آب جلوگیری کنند. فشار بیش از حد می‌تواند باعث ترکیدگی لوله‌ها، آسیب به تجهیزات و افزایش مصرف آب شود.

اجزای اصلی شیر فشار شکن فلنجی

• بدنه شیر: معمولا از جنس چدن، فولاد یا برنج ساخته می‌شود و دارای اتصالات فلنجی برای نصب در خط لوله است.

• دیافراگم: بخش انعطاف‌پذیر که به تغییرات فشار واکنش نشان می‌دهد.

• فنر تنظیم: فشار خروجی را کنترل می‌کند.

• پیستون یا دیسک: جریان آب را تنظیم می‌کند.

عملکرد شیر فشارشکن

شیر فشارشکن با استفاده از تعادل بین نیروی فنر و فشار آب عمل می‌کند. هنگامی که فشار ورودی افزایش می‌یابد، دیافراگم به سمت بالا حرکت کرده و پیستون یا دیسک را جابجا می‌کند. این حرکت باعث محدود شدن جریان آب و کاهش فشار خروجی می‌شود. اگر فشار خروجی کاهش یابد، فنر دیافراگم را به سمت پایین فشار داده و جریان آب را افزایش می‌دهد تا فشار به سطح تنظیم‌شده بازگرد.

کاربردهای شیر فشارشکن آب فلنجی در صنایع مختلف

• صنعت ساختمان‌سازی: در ساختمان‌های مسکونی، تجاری و اداری، شیرهای فشارشکن برای محافظت از لوله‌ها و تجهیزات لوله‌کشی در برابر فشار بالای آب ورودی استفاده می‌شوند. این شیرها فشار آب را به سطح ایمن کاهش داده و از آسیب به لوازم بهداشتی مانند شیرآلات، ماشین‌های لباس‌شویی و آبگرمکن جلوگیری می‌کنند.

• صنایع آب و فاضلاب: در شبکه‌های توزیع آب شهری و سیستم‌های تصفیه فاضلاب، شیرهای فشارشکن برای کنترل فشار آب در خطوط لوله‌کشی طولانی و جلوگیری از نوسانات فشار استفاده می‌شوند. این کار باعث افزایش عمر مفید لوله‌ها و کاهش تلفات آب می‌شود.

• صنایع غذایی و دارویی: در این صنایع، کنترل دقیق فشار آب برای فرآیندهای تولید و شست‌وشوی تجهیزات ضروری است. شیرهای فشار شکن فلنجی از جنس استنلس استیل (Stainless Steel) برای رعایت استانداردهای بهداشتی استفاده می‌شوند.

• صنایع نفت، گاز و پتروشیمی: در این صنایع، شیرهای فشارشکن برای کنترل فشار سیالات در خطوط لوله‌کشی و سیستم‌های خنک‌کننده استفاده می‌شوند. این شیرها باید در برابر دما و فشار بالا مقاوم باشند.

• سیستم‌های آبیاری: در کشاورزی و فضای سبز، شیرهای فشارشکن برای توزیع یکنواخت آب و جلوگیری از آسیب به لوله‌ها و نازل‌های آبیاری استفاده می‌شوند.

مزایا و معایب استفاده از شیر فشارشکن آب فلنجی

شیرهای فشارشکن آب فلنجی دارای مزایای قابل توجهی هستند، اما در کنار آن، معایبی نیز دارند که باید در نظر گرفته شوند. در زیر به بررسی مزایا و معایب این شیرها می‌پردازیم.

مزایای شیر فشارشکن آب فلنجی

• کاهش فشار و محافظت از سیستم: این شیرها فشار بالای آب ورودی را به سطح ایمن کاهش می‌دهند و از آسیب به لوله‌ها، اتصالات و تجهیزات لوله‌کشی جلوگیری می‌کنند. این موضوع باعث افزایش عمر مفید سیستم می‌شود.

• صرفه‌جویی در مصرف آب: با کاهش فشار آب، میزان هدررفت آب ناشی از نشت یا ترکیدگی لوله‌ها کاهش می‌یابد. این موضوع به ویژه در شبکه‌های توزیع آب شهری و سیستم‌های آبیاری اهمیت دارد.

• نصب آسان: طراحی فلنجی این شیرها امکان نصب سریع و آسان را فراهم می‌کند. این شیرها به راحتی در خطوط لوله‌کشی موجود نصب می‌شوند و نیاز به تغییرات گسترده در سیستم ندارند.

• تنظیم دقیق فشار: شیرهای فشارشکن قابلیت تنظیم فشار خروجی را دارند و می‌توانند فشار را در سطح مورد نیاز ثابت نگه دارند. این ویژگی برای سیستم‌هایی که نیاز به فشار ثابت دارند، بسیار مفید است.

• مقاومت در برابر خوردگی: این شیرها معمولا از مواد مقاوم مانند چدن، برنج یا استنلس استیل ساخته می‌شوند که در برابر خوردگی و سایش مقاوم هستند.

معایب شیر فشار شکن آب فلنجی

• هزینه اولیه بالا: شیرهای فشار شکن فلنجی نسبت به برخی شیرهای دیگر گران‌تر هستند. این موضوع ممکن است برای پروژه‌های کوچک یا کم‌بودجه چالش‌برانگیز باشد.

• نیاز به نگهداری: این شیرها به دلیل داشتن قطعات متحرک مانند دیافراگم و فنر، نیاز به بازرسی و نگهداری دوره‌ای دارند. در صورت عدم نگهداری مناسب، ممکن است عملکرد شیر دچار اختلال شود.

• حساسیت به کیفیت آب: وجود ذرات جامد یا رسوبات در آب می‌تواند باعث گرفتگی یا آسیب به قطعات داخلی شیر شود. بنابراین، استفاده از فیلترهای آب قبل از شیر فشارشکن توصیه می‌شود.

• محدودیت در دما و فشار: برخی از شیرهای فشار شکن فلنجی برای کاربردهای با دمای بسیار بالا یا فشار بسیار زیاد مناسب نیستند و ممکن است نیاز به طراحی ویژه داشته باشند.

تفاوت اصلی بین شیر فشارشکن آب فلنجی و دنده‌ای

• نوع اتصال: شیرهای دنده‌ای از اتصالات رزوه‌ای استفاده می‌کنند، در حالی که شیرهای فلنجی از فلنج برای اتصال به خط لوله بهره می‌برند.

• سایز و کاربرد: شیرهای دنده‌ای برای سیستم‌های کوچک و فشار متوسط مناسب هستند، در حالی که شیرهای فلنجی برای سیستم‌های بزرگ و فشار بالا طراحی شده‌اند.

• هزینه: شیرهای دنده‌ای معمولا ارزان‌تر هستند، اما شیرهای فلنجی دوام و کارایی بیشتری در سیستم‌های بزرگ دارند.

نکات مهم در انتخاب و نصب شیر فشار شکن آب فلنجی

انتخاب و نصب صحیح این شیرها برای عملکرد بهینه و افزایش عمر مفید سیستم بسیار مهم است. در زیر به نکات کلیدی در انتخاب و نصب شیر فشارشکن آب فلنجی اشاره می‌کنیم.

نکات مهم در انتخاب شیر فشار شکن آب فلنجی

• محدوده فشار کاری: فشار ورودی و خروجی مورد نظر سیستم را بررسی کنید. شیر فشارشکن باید بتواند فشار ورودی را تحمل کرده و فشار خروجی را به سطح مورد نیاز کاهش دهد. اطمینان حاصل کنید که شیر فشارشکن انتخاب شده دارای محدوده فشار مناسب برای کاربرد شما باشد.

• جنس بدنه و قطعات داخلی: جنس بدنه شیر باید با شرایط محیطی و نوع سیال سازگار باشد. برای مثال، در محیط‌های خورنده یا سیستم‌های آب شرب، از شیرهای با جنس استنلس استیل یا برنج استفاده می‌شود. قطعات داخلی مانند دیافراگم و فنر باید از مواد مقاوم و با کیفیت ساخته شده باشند.

• سایز شیر: سایز شیر فشارشکن باید با قطر لوله‌های سیستم مطابقت داشته باشد. انتخاب سایز نامناسب می‌تواند باعث کاهش کارایی شیر یا ایجاد افت فشار بیش از حد شود.

• دبی عبوری: دبی (میزان جریان) آب در سیستم را محاسبه کنید و مطمئن شوید که شیر فشارشکن قادر به تحمل این دبی باشد.

• دمای کاری: اگر شیر فشارشکن در محیط‌های با دمای بالا استفاده می‌شود، باید از موادی ساخته شده باشد که در برابر دما مقاومت کنند.

نکات مهم در نصب شیر فشار شکن آب فلنجی

• محل نصب: شیر فشارشکن باید در محلی نصب شود که دسترسی آسان برای بازرسی و نگهداری داشته باشد. بهتر است قبل از شیر فشارشکن، یک فیلتر نصب شود تا از ورود ذرات جامد و رسوبات به داخل شیر جلوگیری شود.

• جهت نصب: شیر فشارشکن باید در جهت صحیح جریان آب نصب شود. معمولا جهت جریان روی بدنه شیر مشخص شده است.

• اتصال فلنجی: اتصالات فلنجی باید به درستی و با استفاده از واشرهای مناسب آب‌بندی شوند تا از نشت آب جلوگیری شود. پیچ‌های فلنج باید به طور یکنواخت و با گشتاور مناسب سفت شوند.

• تنظیم فشار: پس از نصب، فشار خروجی شیر باید به دقت تنظیم شود. این کار معمولاً با چرخاندن پیچ تنظیم روی شیر انجام می‌شود.

• تست عملکرد: پس از نصب، سیستم باید به طور کامل تست شود تا از عملکرد صحیح شیر فشارشکن اطمینان حاصل شود.

انتخاب و نصب صحیح شیر فشارشکن آب فلنجی نه تنها عملکرد سیستم را بهبود می‌بخشد، بلکه از آسیب‌های ناشی از فشار بالای آب نیز جلوگیری می‌کند. توجه به نکاتی مانند محدوده فشار، جنس مواد، سایز شیر و روش نصب، تضمین‌کننده کارایی و دوام سیستم است.

سخن آخر:

در این مقاله، به بررسی جامع شیر فشارشکن آب فلنجی پرداختیم. ابتدا تعریف و عملکرد آن را شرح دادیم، سپس کاربردهای گسترده این شیر در صنایع مختلف، مزایا و معایب آن را بررسی کردیم. همچنین تفاوت آن با شیر فشارشکن دنده‌ای را بررسی کردیم و در مورد نکات کلیدی در انتخاب و نصب شیر فشار شکن فلنجی توضیح دادیم. ترکیب این شیر با سایر تجهیزات کنترل جریان و فشار، مانند بالانسینگ ولو برای مدیریت دقیق جریان، PICV شیر برای کنترل دبی و کنترلر دما و رطوبت برای نظارت هوشمند سیستم، باعث می‌شود شبکه‌ای ایمن، پایدار و بهینه در مصرف انرژی و آب ایجاد شود. این اطلاعات به بهبود کارایی و دوام سیستم‌های لوله‌کشی کمک می‌کند.
